| Features | ||||||||||||||||||
| Module | I/O module | |||||||||||||||||
| Configuration method | Via software (Flexi Soft Designer, Safe EFI-pro System: Safety Designer) | |||||||||||||||||
| Safety-related parameters | ||||||||||||||||||
| Safety integrity level | SIL 3 (IEC 61508) | |||||||||||||||||
| Category | Category 4 (EN ISO 13849) | |||||||||||||||||
| Performance level | PL e (EN ISO 13849) | |||||||||||||||||
| PFHD (mean probability of a dangerous fail- ure per hour) |
4.8 x 10-9 (EN ISO 13849) 1) 0.9 x 10-9 (EN ISO 13849) 2) |
|||||||||||||||||
| TM (mission time) | 20 years (EN ISO 13849) | |||||||||||||||||
| 1) For single channel outputs. | ||||||||||||||||||
| 2) For dual channel outputs. | ||||||||||||||||||
| Functions | ||||||||||||||||||
| Flexi Loop-compatible | ✔ | |||||||||||||||||
| Fast shut-off | ✔ | |||||||||||||||||
| Fast shut-off time | 8 ms | |||||||||||||||||
| Interfaces | ||||||||||||||||||
| Number of safety inputs | 8 | |||||||||||||||||
| Number of test outputs | 2 | |||||||||||||||||
| Number of safe outputs | 4 | |||||||||||||||||
| Connection type | Plug-in spring terminals | |||||||||||||||||
| 2 SAFETY CONTROLLERS | SICK Product data sheet | 2024-11-27 22:21:16 | ||||||||||||||||||
| Subject to change without notice | ||||||||||||||||||

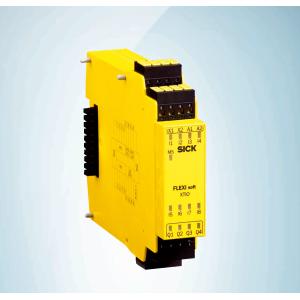

| FX3-XTIO84002 | Flexi Soft | ||||||||||||||||||
| SAFETY CONTROLLERS | ||||||||||||||||||
| Electrical data | ||||||||||||||||||
| Protection class | III (EN 61140) | |||||||||||||||||
| Voltage supply | Via FLEXBUS+ | |||||||||||||||||
| Internal power consumption | ≤ 2.2 W 1) | |||||||||||||||||
| Inputs Input voltage HIGH Input voltage LOW Input current HIGH Input current LOW |
13 V DC ... 30 V DC –5 V DC ... 5 V DC 2.4 mA ... 3.8 mA –2.5 mA ... 2.1 mA |
|||||||||||||||||
| Test outputs | ||||||||||||||||||
| Voltage supply | Via FLEXBUS+ | |||||||||||||||||
| Type of output | PNP semiconductors, short-circuit protected | |||||||||||||||||
| Test pulse generator | 2 | |||||||||||||||||
| Output voltage HIGH | 15 V DC ... 30 V DC | |||||||||||||||||
| Output current | ≤ 120 mA 2) | |||||||||||||||||
| Outputs | ||||||||||||||||||
| Voltage supply | Via A1, A2 | |||||||||||||||||
| Supply voltage | 24 V DC (16.8 V DC ... 30 V DC) | |||||||||||||||||
| Type of supply voltage | PELV or SELV 3) | |||||||||||||||||
| Type of output | PNP semiconductors, short-circuit protected | |||||||||||||||||
| Output voltage HIGH | 16 V DC ... 30 V DC | |||||||||||||||||
| Output current | ≤ 2 A | |||||||||||||||||
| 1) Via FLEXBUS+, without streams attest outputs. | ||||||||||||||||||
| 2) On each of the two test pulse generators. This makes max. 8 testable safe series connections possible per module, each with max. 30 mA. 3) The current of the power supply that powers the module must be limited to a maximum of 4 A, either through the power supply itself or a fuse. Mechanical data |
||||||||||||||||||
| Dimensions (W x H x D) | 22.5 mm x 96.5 mm x 120.6 mm | |||||||||||||||||
| Weight | 164 g (± 5 %) | |||||||||||||||||
| Ambient data | ||||||||||||||||||
| Enclosure rating | IP20 (EN 60529) | |||||||||||||||||
| Ambient operating temperature | –25 °C ... +55 °C | |||||||||||||||||
| Storage temperature | –25 °C ... +70 °C | |||||||||||||||||
| Air humidity | ≤ 95 %, Non-condensing | |||||||||||||||||
| Classifications | ||||||||||||||||||
| ECLASS 5.0 | 27243001 | |||||||||||||||||
| ECLASS 5.1.4 | 27243101 | |||||||||||||||||
| ECLASS 6.0 | 27243101 | |||||||||||||||||
| ECLASS 6.2 | 27243101 | |||||||||||||||||
| ECLASS 7.0 | 27243101 | |||||||||||||||||
| ECLASS 8.0 | 27243101 | |||||||||||||||||
| ECLASS 8.1 | 27243101 | |||||||||||||||||
| ECLASS 9.0 | 27243101 | |||||||||||||||||
| 2024-11-27 22:21:16 | Product data sheet SAFETY CONTROLLERS | SICK 3 | ||||||||||||||||||
| Subject to change without notice | ||||||||||||||||||
| FX3-XTIO84002 | Flexi Soft | ||||||||||||||||||
| SAFETY CONTROLLERS | ||||||||||||||||||
| ECLASS 10.0 | 27243101 | |||||||||||||||||
| ECLASS 11.0 | 27243101 | |||||||||||||||||
| ECLASS 12.0 | 27243101 | |||||||||||||||||
| ETIM 5.0 | EC001449 | |||||||||||||||||
| ETIM 6.0 | EC001449 | |||||||||||||||||
| ETIM 7.0 | EC001449 | |||||||||||||||||
| ETIM 8.0 | EC001449 | |||||||||||||||||
| UNSPSC 16.0901 | 32151705 | |||||||||||||||||
